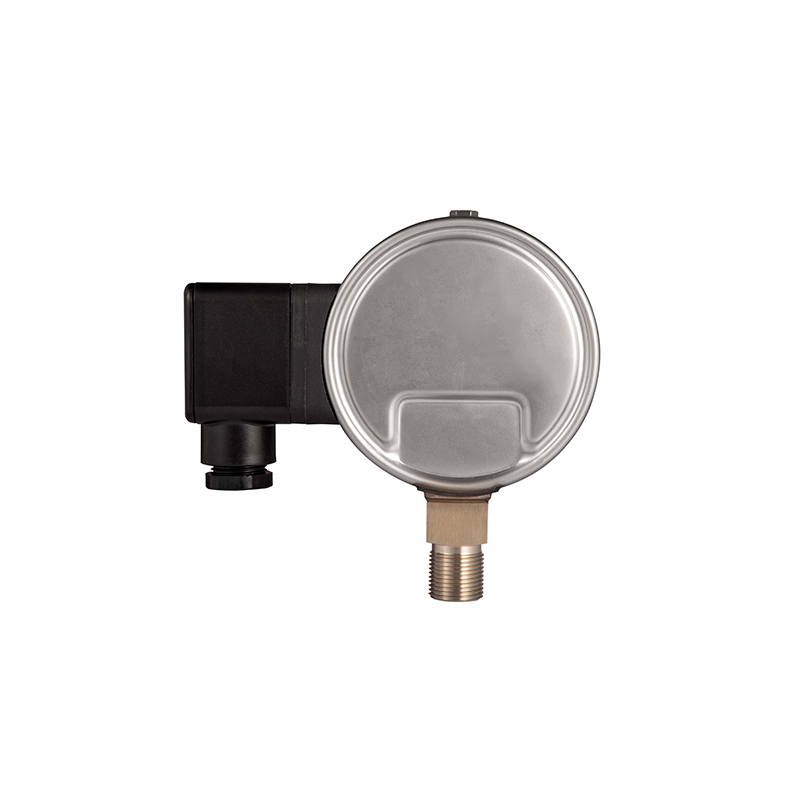

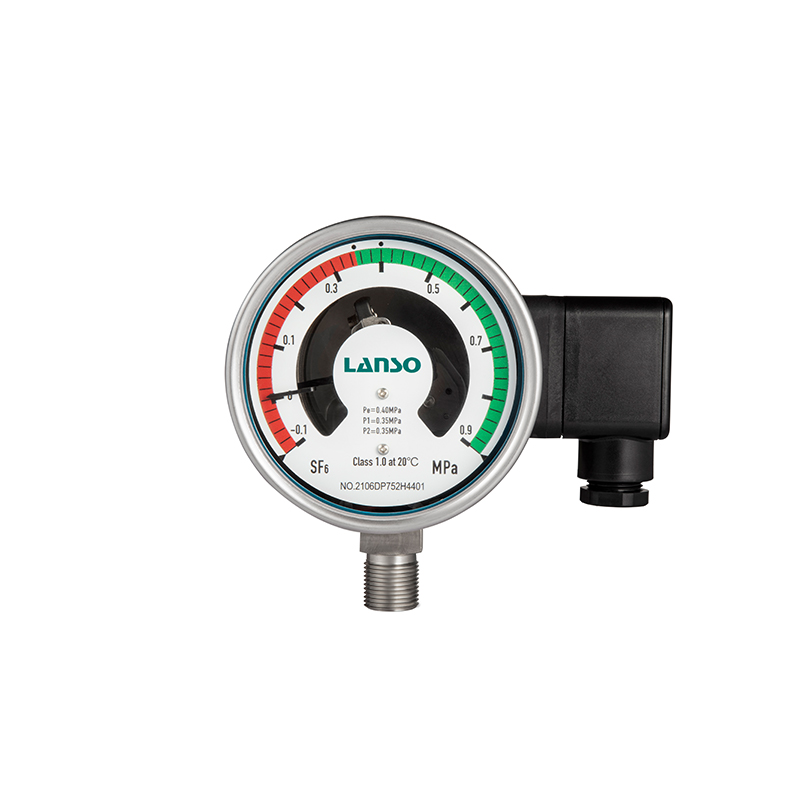

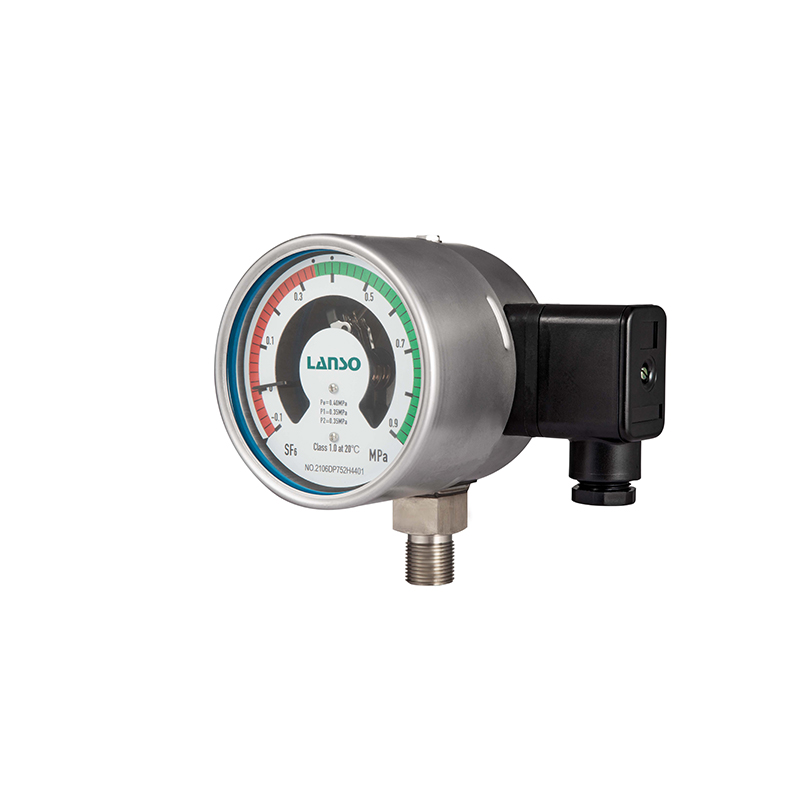

用于監視密閉容器中SF₆氣體的密度，能夠現場顯示氣體密度，當密度值達到設定值時報警，適用于高壓系統的監測。可提供新建變電站配套及現有變電站改造等多種解決方案。

SF₆絕緣組合電器（GIS）

SF₆絕緣斷路器

SF₆絕緣柱上開關

SF₆絕緣變壓器

SF₆絕緣互感器

SF₆絕緣母線系統

1.         帶有溫度補償裝置，測量精度更高

2.         適合室內和室外不同的安裝需求

3.         選用AISI 304不銹鋼制作密封的表殼

4.         選用AISI 316不銹鋼制作氣路連接部件

5.         現場顯示值和輸出信號不受海拔等外界環境的影響

6.         電接點開關設計，實現精確、穩定的SF₆氣體密度監視功能

7.         上限四對接點，可實現超壓報警、雙報警或雙閉鎖等多種選擇方案，監控更加安全可靠

1.         外殼直徑：100mm

2.         測量范圍：-0.1 ~ 0.9MPa（可定制）

3.         測量精度：±1.0%FS（+20±1℃），±1.8%FS（-20℃～+60℃）（氣態）；

              可選:±1.6%FS(+20±1℃)，±2.4%FS (-20℃～+60℃)(氣態)

4.         防護等級：IP65

5.         工作溫度：-20°C ～ +60°C, 相對濕度≤ 95%RH

6.         泄漏率：≤1×10^-9 Pa·m³/s （氦氣檢漏）

7.         接口尺寸：M20×1.5（可定制）

8.         安裝方式：徑向或軸向

9.         電氣連接：插接式連接M20×1.5密封頭

電纜尺寸：推薦用1.5mm², 上限2.5mm²

10.     絕緣性能：絕緣電阻：>100 MW (DC 500V)

工頻耐壓： 2kV，50/60 Hz, 1min

11.     接點類型：磁助式電接點開關

80%銀、20%鎳，10μm鍍金

12.     沖擊等級：50g (充油型)，30g(不充油型)

13.     接點電氣參數：30W/50VA，1A.（上限）

220VDC/380V 50/60Hz(上限)

14.     表玻璃：多層安全玻璃

15.     重量：  1.0kg

16.     感壓元件：進口波頓管

可充油

全量程示值±1%FS

工頻耐壓2.5kV，50/60 Hz, 1min

更寬的溫度范圍：可選-40℃～+60℃或-60°C ~ +60°C

測量介質：SF6、Air、N2、SF6+N2等氣體
